不銹鋼耐腐蝕性的含義及分類
不銹鋼只是耐腐蝕鋼，而非完全意義上的不銹。到目前為止沒有發明在任何條件下均不腐蝕的鋼。因此，具體的鋼種是有具體的適用環境的。
不銹鋼的耐腐蝕原理：
①加入合金元素Cr、Ni等提高基體金屬的電極電位，減少微電池的數量，可有效地提高鋼的耐蝕性。
②加入合金元素使鋼在室溫下獲得單相固溶組織，也能減少微電池數量，從而提高鋼的耐蝕性。
③在鋼中加入合金元素鉻使鋼的表面形成結構致密、不溶入腐蝕介質、電阻又高的Cr2O3鈍化膜，這種鈍化膜結構致密、穩定，厚度1-6nm。是金屬基體的保護膜，并且隨著鋼中鉻含量的增加，鈍化膜的厚度和強度也會相應增加。
不銹鋼腐蝕的分類、預防
1.點蝕
點蝕（如圖1所示）又稱坑蝕和小孔腐蝕，是不銹鋼常見局部腐蝕之一。一般情況下點蝕的深度要比其直徑大的多。當介質中存在某些活性陰離子（CI-）時，這些陰離子首先被吸附在金屬表面某些點上，從而使不銹鋼表面鈍化膜發生破壞。鋼中會存在缺陷、雜質和溶質等的不均一性，一旦表面鈍化膜破壞，在表面缺陷處易顯露基體金屬，使其呈活化態，而鈍化膜處為鈍態，這樣就形成了活性-鈍性腐蝕電池，由于陽極面積比陰極面積小的多，陽極電流密度很大，腐蝕往深處發展，金屬表面很快就被腐蝕成小孔。

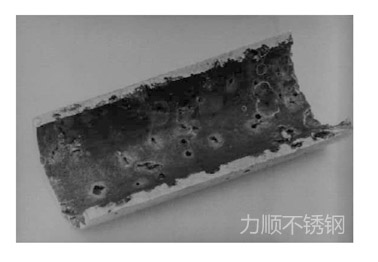

圖1 鹽水中使用的SUS304鋼管上的點蝕
防止點蝕的途徑
①選用耐點蝕的材料，鋼中添加鉬并提高鉻含量，如316L鋼種；
②采用合理的熱處理制度，使不銹鋼基體處于完全固溶狀態；
③減少溶液中鹵素離子的濃度，提高溶液的PH值；
④攪拌溶液，避免溶液的局部濃縮，防止雜質附著在鋼表面上；
⑤提高不銹鋼的表面光潔度；
⑥降低介質的溫度；
⑦采用陰極保護措施。
2.縫隙腐蝕
金屬與金屬或金屬與非金屬之間構成狹窄的縫隙，縫隙內有關物質的移動受到了阻滯，形成濃差電池從而產生局部腐蝕，這種腐蝕稱為縫隙腐蝕（如圖2所示），常發生在不銹鋼設備的連接處。
圖2 在鹽水中使用的一個扁平式熱交換器內的墊圈底部的縫隙腐蝕
防止縫隙腐蝕的途徑
①選用耐縫隙腐蝕的材料，可選用含鉬的不銹鋼和含鈦的不銹鋼。
②改善設計方案，盡量避免有縫隙的設計，或使縫隙盡量敞開。盡可能避免采用金屬與非金屬的聯接件。
③增加介質液體的流量，防止雜質及污染物在縫隙部位沉積 。
④增大PH值，減少CI-離子濃度，降低縫隙腐蝕敏感性。
3.應力腐蝕
應力腐蝕（SCC）是指金屬和合金在腐蝕介質和拉應力的同時作用下引起的金屬破裂。應力腐蝕的特征是形成腐蝕-機械裂縫，這種裂縫不僅可以沿著晶界發展，而且也可穿過晶粒。由于裂縫向金屬內部發展，使金屬結構的機械強度大大降低，嚴重時能使金屬設備突然損壞。
防止應力腐蝕的途徑
①正確選用材料，避免使用對應力腐蝕敏感的材料。
②合理設計，避免加工程度過大，殘余應力大或應力集中。
③注意使用條件，避免表面積存腐蝕介質，尤其是要避免氯離子的局部濃縮。
4.晶間腐蝕
晶間腐蝕是材料沿著晶粒間界受到腐蝕，使晶粒間喪失結合力的一種局部腐蝕現象。受到這種腐蝕破壞的零件，有時候外表仍是光亮完好的，但由于晶粒之間的結合力喪失，材料的強度已基本喪失，嚴重的會喪失金屬聲音。
產生晶間腐蝕的原因一般普遍認為是晶界合金元素的貧化。就是經過敏化溫度的鋼，在晶界析出鉻的化合物，沿晶界就會形成貧鉻區，在腐蝕介質的作用下，沿晶界的貧鉻區先發生腐蝕。
不論是奧氏體、鐵素體或雙相不銹鋼都可能出現晶間腐蝕。奧氏體和雙相不銹鋼晶間腐蝕的敏化溫度范圍是450℃～850℃，鐵素體不銹鋼在850℃以上。

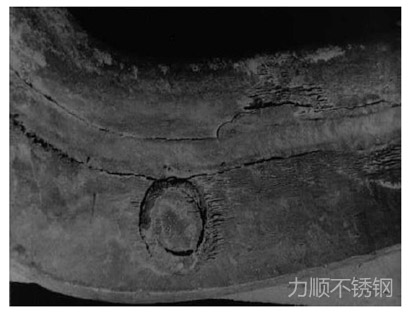

圖3 使用在硫酸酸洗液中的一個AISI316鉤具，其焊縫周圍發生的晶間腐蝕
防止晶間腐蝕的途徑
①鉻元素含量增大，可以降低晶間腐蝕敏感性。
②添加穩定化元素鈦和鈮，因鈦和鈮與碳的親和力強，可以生成穩定的NbC和TiC，避免鉻與碳結合，從而減少晶間貧鉻區的產生。
③碳、氮、磷、硅等元素的存在對材料耐晶間輻射都是不利的，因此要盡量降低這些元素的含量。
④熱處理時要避免在敏化溫度區間停留時間過長，避免在晶間碳化物的析出及晶粒粗大化。
【擴展閱讀】
力順不銹鋼，不銹鋼倉儲、加工、配送
固話：0510-6689 2161
手機：188 6160 5033
客服QQ：咨詢請點擊
關鍵詞：不銹鋼,腐蝕
上一篇：鎳元素對不銹鋼的影響 下一篇：鋼管基礎知識1：通用術語
